FTVE-G10 (NEMA G-10)
Produto à base de fibra de vidro e resina epóxi. Possui propriedades mecânicas, elétricas, elevadas a temperatura ambiente.

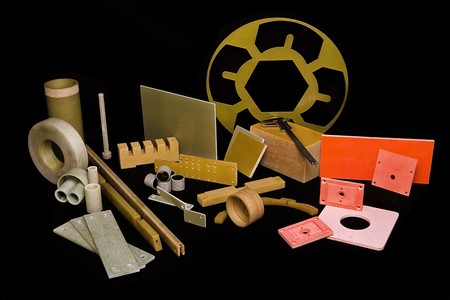

São fabricados na forma de chapas, tubos, tarugos, peças moldadas e usinadas em geral. São utilizados em equipamentos eletrônicos, cunhas para motores e geradores equipamentos para alta tensão, transformadores, porta fusíveis etc. Podendo trabalhar sob regimes de tensão, temperatura e umidade mais elevadas, possui baixos valores de constante dielétrica e fator de perdas, conseqüentemente ótima estabilidade dimensional.
FTVE-G11 (NEMA G-11)
Este laminado é bastante similar ao FTVE-G10, sendo superior mecanicamente quando submetido a condicionamento e temperaturas até 150 º C.
Físicas
| Cor |
Composição |
Densidade g/cm³ |
Absorção de água % |
Temperatura máxima de trabalho °C |
Flamamilidade |
| Verde |
Fibra de vidro | Resina epóxi |
1,85 |
0,3 |
130 |
VO |
Mecânicas
| Compressão Perpendicular psi |
Flexão Longitudinal psi |
Tração Longitudinal psi |
Impacto longitudinal ft.lb/in |
Dureza Rokwell M |
Resistência Deslaminação lb |
| 60.000 |
60.000 |
50.000 |
7,0 |
110 |
2000 |
Elétricas | Dimensões Padão
| Rigidez dielétrica paralela kv |
Rigidez dielétrica perpendicular kv/mm |
Resistência ao arco voltaico s |
CHAPAS 1070 x 1240mm |
TARUGOS (comp.) 1000 mm |
TUBOS (comp) |
| 45 |
27 |
> 100 |
1000 x 1240mm |
240mm |
1500 |
Obs: Valores típicos apenas informativos. A Fenotech reserva-se o direito de atualizá-los quando for necessário.
